XPMV-500系列矿相显微镜主要用于地质勘查(区域地质勘查、海洋地质勘查、水文地质勘查、工程地质勘查、环境地质勘查、固体矿产勘查、地球化学勘查)、电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，如矿物、金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，适合于地质勘探、学校、科研部门作观察分析用。该系列仪器可用作单偏光观察、锥光观察、正交偏光观察。
性能特点
▲ 采用无限远光学系统及模块化功能设计。
▲ 配置无穷远无应力长工作距离平场物镜。
▲ 广角平场目镜：视场直径Ф22mm。
▲ 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
▲ 偏光观察装置可移入或移出光路，起偏器与检偏器均可360°旋转。
▲ 旋转式载物台，360°等分刻度,游标格值6'，中心可调，带锁紧装置，工作台垂直有效行程可达 30mm。
▲ 宽电压电源(85-265V 50/60Hz). 6V30W卤素灯照明，亮度可调。
▲ 三目镜筒可自由切换目视观察与显微摄影，摄影时可90%通光，适合低照度显微图像拍摄。
标准配置
型号 | |
目镜 | 大视野 WF10X(Φ22mm) |
分划目镜10X(视场数Φ22mm) 格值0.10mm/格 | |
物镜 | 无应力平场消色差物镜(无盖玻片) |
PL L5X/0.12 工作距离：26.1 mm | |
PL L10X/0.25 工作距离：20.2 mm | |
PL L40X/0.60（弹簧） 工作距离：3.98 mm | |
PL L60X/0.70（弹簧） 工作距离：3.18 mm | |
落射照明系统 | 6V30W卤素灯，亮度可调 |
起偏器可360°旋转 | |
检偏器可360˚旋转,带刻度和微动游标, | |
内置视场与孔径光阑 | |
转换器 | 四孔(转换器中心可调) |
中间接筒 | 推入式勃氏镜 |
补偿器 | λ , λ/4与石英锲补偿器 |
目镜筒 | 三目镜倾斜30˚, 可进行100%透光摄影 |
调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm |
选配件
名称 | 类别/技术参数 |
物镜 | 无应力平场消色差物镜(无盖玻片) |
PL L 20X/0.40工作距离：8.80mm | |
PL L50X/0.70（弹簧） 工作距离：3.68 mm | |
PL L80X/0.80（弹簧） 工作距离：1.25 mm | |
PL L100X//0.85(弹簧) 工作距离：0.4 mm | |
转换器 | 五孔 (内向式滚珠内定位) |
移动尺 | 移动范围:30mmX25mm |
CCD接头 | 0.4X |
0.5X | |
1X | |
0.5X带分划尺,格值0.1mm/格 | |
摄像仪 | DV-1 Video输出(380/520 电视线)，USB输出（42万像素） |
DV-2 带USB输出 （130/300/500/1000万像素） | |
DV-3 带Video输出(380/520 电视线) | |
数码相机接头 | CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) |
软件 | 图像二维测量软件 |

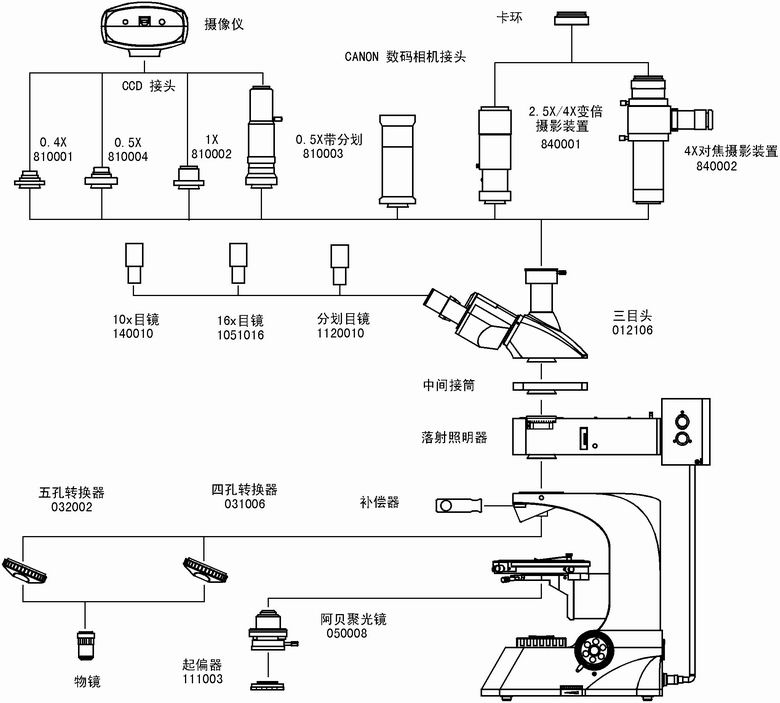

系统组成 | 电脑型(XPMV-500C):1.显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购） |
数码相机型XPMV-500D): 1.显微镜 2.适配镜 3.数码相机 |
