用途：
芯片检测显微镜系列是公司推出的一种检测仪器，显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、明场观察等功能。可提供清晰的光学性能与产品升级系统，实现透反射同步或独立照明，及偏光观察等功能，产品具有造型美观.它具有高清晰成像效果和超长的工作距离,可检测 8 英寸印刷电路板. 适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非鑫属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
成像系统：
芯片检测显微镜为电脑型检测显微镜是将光学显微镜技术、 光电转换技术、电视机结合在一起而开发研制成功的一项产品。从而，我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现，从而提高了工作效率。

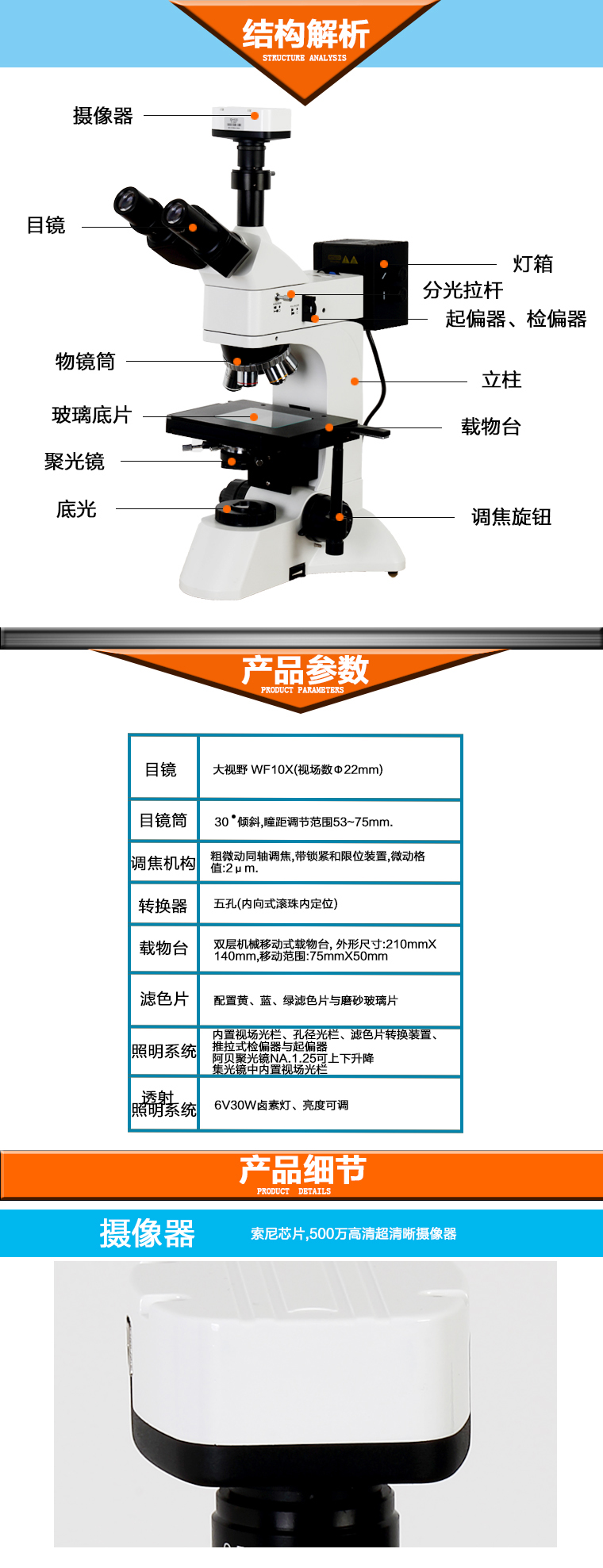

技术规格 | ||
目镜 | 大视野 WF10X(视场数Φ22mm) | |
无限远长工作距离平场消色差物镜 | PL L5X/0.12 工作距离：26.1 mm | |
PL L10X/0.25 工作距离：20.2 mm | ||
PL L40X/0.60 工作距离：3.98 mm | ||
PL L60X/0.70 工作距离：3.18 mm | ||
PL L100X/0.90 工作距离：2.2 mm （干式） | ||
目镜筒 | 30˚倾斜,瞳距调节范围53~75mm. | |
调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. | |
转换器 | 五孔(内向式滚珠内定位) | |

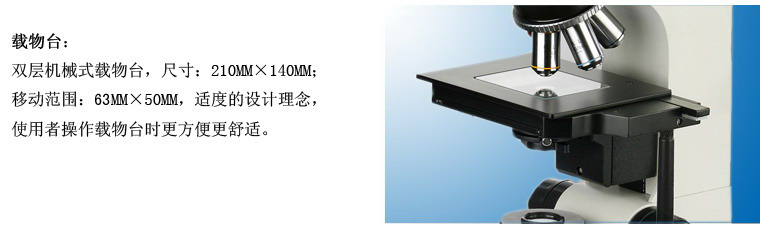

载物台 | 双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:63mmX50mm | |

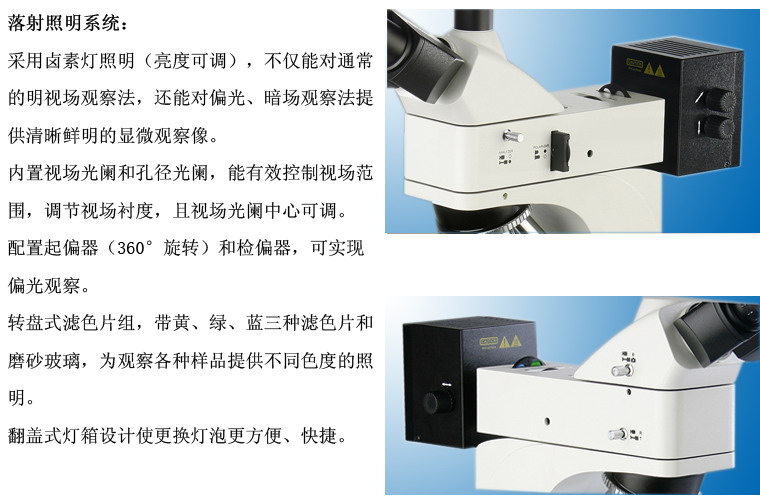

落射照明系统 | 6V30W卤素灯，亮度可调 | |
配置黄、蓝、绿滤色片与磨砂玻璃片 | ||
内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器 | ||
透射照明系统 | 阿贝聚光镜NA.1.25可上下升降 | |
集光镜中内置视场光栏 | ||
配置蓝滤色片与磨砂玻璃片 | ||
6V30W卤素灯、亮度可调 | ||
防霉 | 防霉系统 | |
系统组成 | 电脑型(WMX-9630C) 1.芯片检测显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购） | |
数码型(WMX-9630D) 1、芯片检测显微镜 2、适配镜 3、数码相机（选购） | ||
可选配件
| 目镜 | 分划目镜10X（Φ22mm） |
物镜 | 明场物镜 20X、50X、80X | |
CCD接头 | 0.5X、1X、0.5X带分划尺 | |
摄像仪 | USB输出：130/300/500/1000万像素 | |
数码相机接头 | CANON(EF) NIKON(F) | |
分析软件 | 图像测量分析软件 | |
金相组织图谱评级分析软件 | ||
