岩相偏光分析软件 ZYX-2000C

岩相偏光分析软件 ZYX-2000C

一、功能介绍

基本功能图像采集、图像处理、几何测量、报告生成、定倍打印、图像合成。

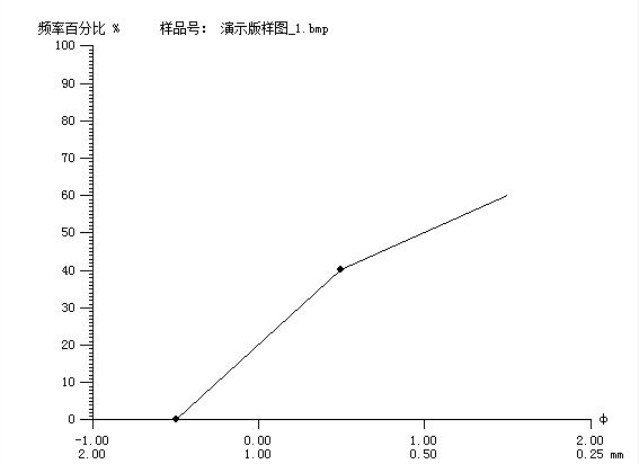

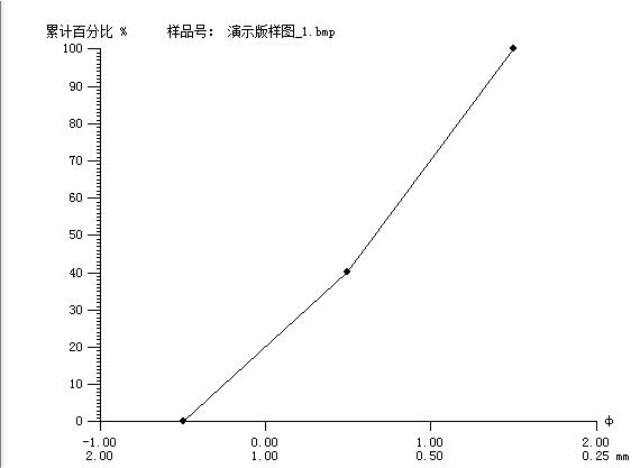

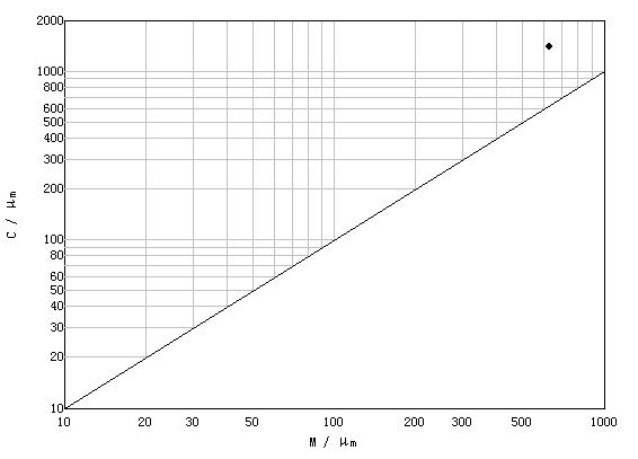

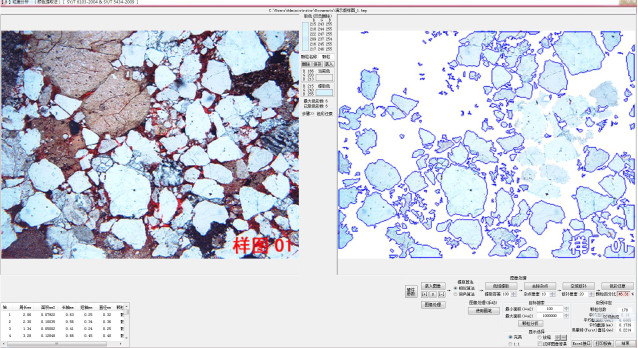

执行标准1碎屑岩粒度分析方法（SY/T5434-2009），提供鼠标测量直径法（用鼠标拖直线测量每个岩石颗粒的直径）和颜色提取法（选择岩石颗粒的颜色，软件自动搜索出岩石颗粒）。颗粒形态数据得到后，软件将自动算出φ（系列）值，颗粒总数、偏差、平均值、平均直径、偏度、尖度、Y1 – Y6 等参数，并自动生成概率累积曲线图、线性累积曲线图、直方图、频率曲线图、C-M图。

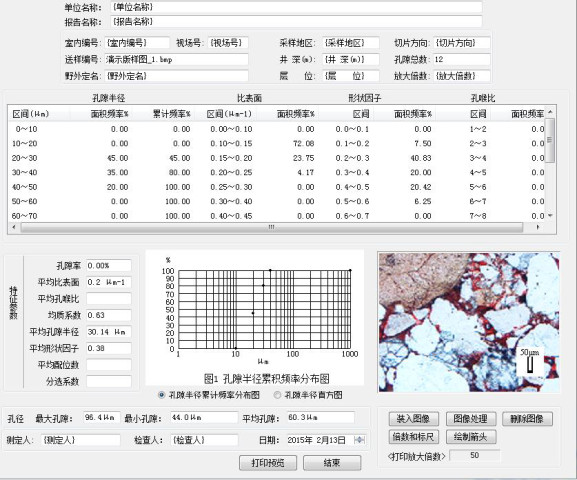

执行标准2岩石孔隙结构特征的测定（SY/T 6103-2004 ），提供鼠标拖线法（用鼠标勾出岩石孔隙的轮廓）和颜色提取法（选择岩石孔隙的颜色，软件自动搜索出岩石孔隙）。孔隙形态数据得到后，软件将自动算出孔隙半径、比表面、形状因子、孔喉比各区间的面积频率和累计频率。并算出孔隙率、平均比表面、平均孔喉比、均质系数、平均孔隙半径、平均形状因子、平均配位数、分选系数、较大孔隙、较小孔隙、平均孔隙等参数，并自动生成孔隙半径累计频率分布图、孔隙半径直方图。

二、附图：

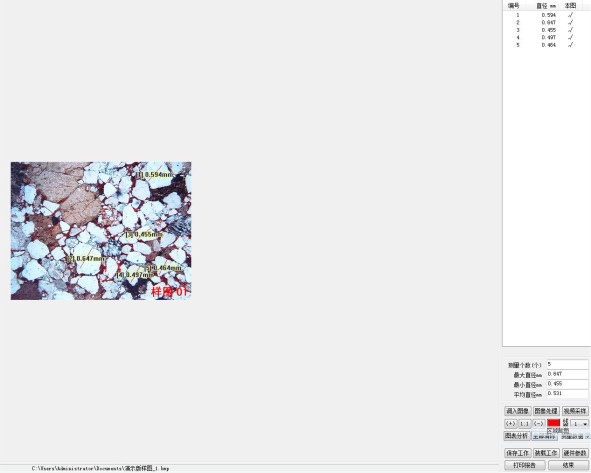

· 粒度分析（手工法）界面核心部分：
