太阳能硅片检测显微镜ZXGP-400系列

型号

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L50X/0.70

长距平场消色差物镜(无盖玻片)PL L80X/0.80

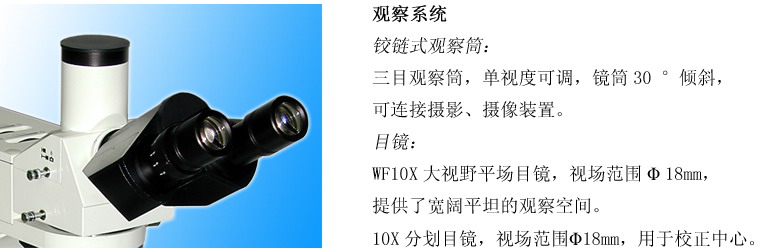

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

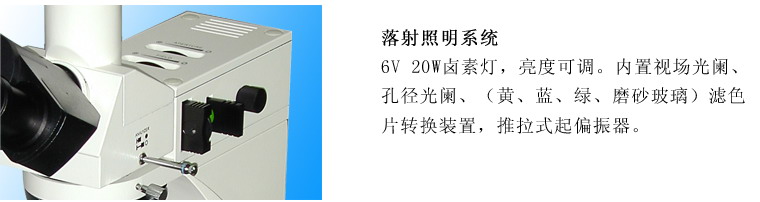

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

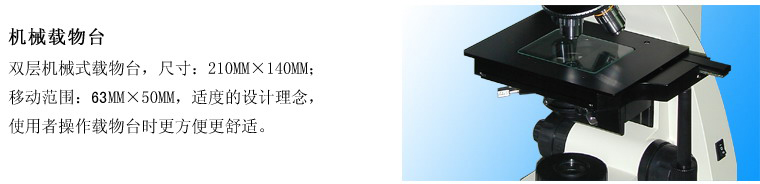

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm)

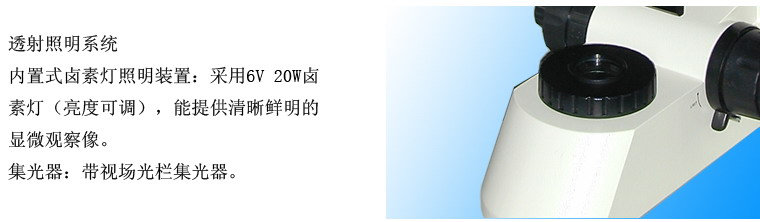

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

蓝滤色片和磨砂玻璃

集光器，卤素灯照明适用(内置视场光栏)

6V 20W 卤素灯,亮度可调

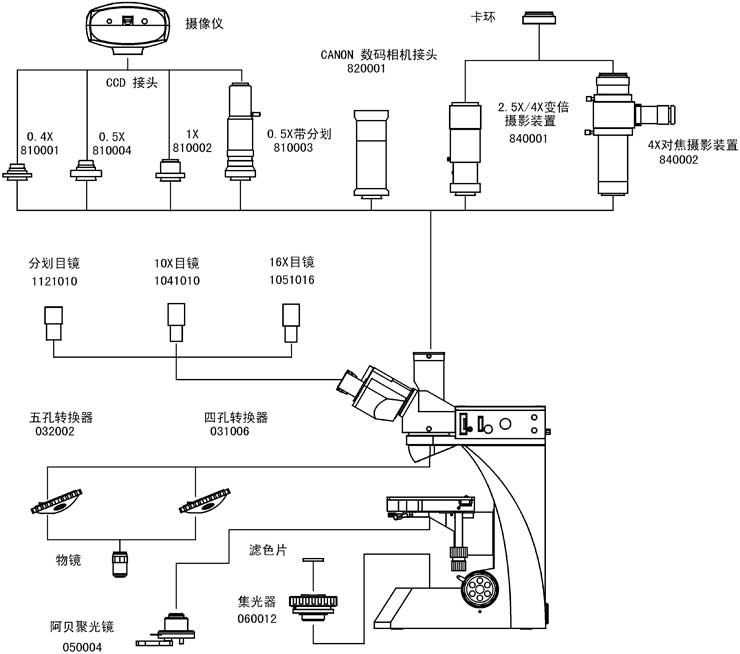

系统组成

电脑型(ZXGP-400C)

1.太阳能硅片显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）

数码型(ZXGP-400D)

1、太阳能硅片显微镜 2、适配镜 3、数码相机（选购）

选购件

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/格

物镜

长距平场消色差物镜(无盖玻片) PL L 40X/0.60

长距平场消色差物镜(无盖玻片) PL L 60X/0.75  (弹簧)

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

转换器

五孔(内向式滚珠内定位)

滤色片

绿滤色片

黄滤色片

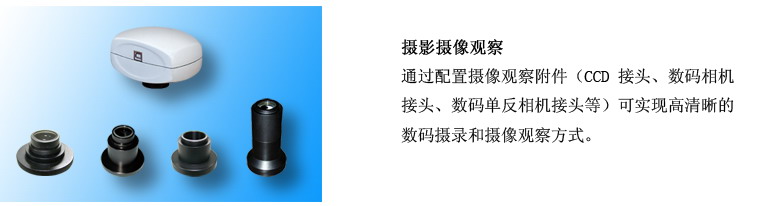

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1带USB和Video输出

DV-2带USB输出

DV-3带Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)

分析软件

二维图像测量分析软件
