一.用途
影像测量仪用于以二座标测量为目的的应用领域,在机械、电子、仪表、塑胶等行业广泛使用。
1.影像电子测量仪采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由二座标工作台、光柵尺与DC-3000电箱组成数字测量及数据处理系统;
3.影像电子测量仪具有多种数据处理、显示、输入、输出功能,工件摆正功能非常实用;
4.备有RS232界面,与电脑连接后,采用测量软件M2D可对测量图形进行处理及输出。
二、系统简介
影像测量仪系统是将传统的显微镜技术、先进的光电转换技术、优良的计算机图像处理技术结合在一起而开发研制的一项产品.它不但能将所观察的工件显示在计算机屏幕上,还能将所观察的图像在计算机上很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等),快速测量工件的尺寸,自动标注,是一种比较经济实惠的计量仪器。
三、应用范围
影像测量仪适用于以二维平面测量为目的的应用领域。这些领域有:机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

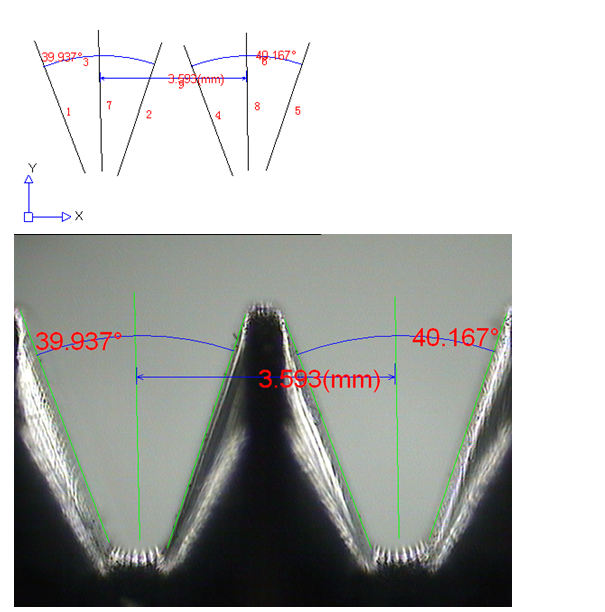

四、实测数据图片(轴承)
一、产品规格
仪器型号 | VMS-1510G/VF | VMS-2010G/VF | VMS-2515G/VF | VMS-3020G/VF | VMS-4030G/VF |
金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 |
玻璃台尺寸(mm) | 210×160 | 260×160 | 306×196 | 350×280 | 450×350 |
运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 |
仪器重量(kg) | 100 | 110 | 120 | 140 | 240 |
外型尺寸(mm) | 540X560X850 | 540X560X850 | 760X600X900 | 760X600X900 | 970X670X940 |
二、详细参数
彩色1/3"CCD摄像机 | |
英寸彩色显示器 | |
工作距离 | 108mm |
物方视场 | 7--1.1mm |
双十字线发生器 | |
轴调焦升降 | 150mm |
X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm) X.Y.Z数显分辨率:0.5um | |
表面光源与透射光源均用LED、亮度可调、电源:220V(AC)、50HZ、30W | |
影像测量软件 |
三、测量软件功能
影像测量软件测量范围 | 多点测量点、线、圆、弧、椭圆,提高测量精度 |
座标平移和座标摆正,测量更加方便快捷,提高测量效率 | |
方便快捷的元素组合功能,用户只需简单的点选图形就可组合出点.线.圆.距离.角度 | |
巨集指令,同一种工件批量测量更加方便快捷,提出高测量效率 | |
测量数据直接发送到AutoCAD中,测量的图形可以dxf文档保存 | |
测量数据可发送到Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出Ca,等参数 | |
多种语言界面切换 | |
记录用户程序、编辑指令、教导执行 | |
元素测量:多点测量点,线,圆,弧,角度,椭圆,规定点数测量矩形,自动识别点.线.圆.弧 | |
元素构造:中心点构造、交点构造、中点构造、线构造、圆构造、角度构造 | |
元素预置:点、线、圆、弧 | |
图形处理:座标平移,工件摆正 | |
任意轴摆正,座标系重置 | |
图形放大,图形缩小,图形平移,图形打印图形选中,取消选中,图形删除 | |
设置放大,图形缩小,图形打印圆形选中,取消选中,图形删除 | |
设置影像的灰度,饱和度,对比度,影像保存为BMP格式 | |
多种寻边模式,电脑自动取点,自动识别圆、弧大大提高采点速度 | |
影像支持S端子输入;影像大小640*480mm |
四、选配件
附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | 工作距(mm) |
0.5X(选) | 20X~128X | 14~2.2 | 10X~65X | 28~4.4 | 189 |
1X镜筒(标配) | 40X~225X | 7~1.1 | 20X~130X | 14~2.2 | 108 |
2X(选) | 80X~510X | 3.5~0.6 | 40X~260X | 7~1.1 | 38 |
