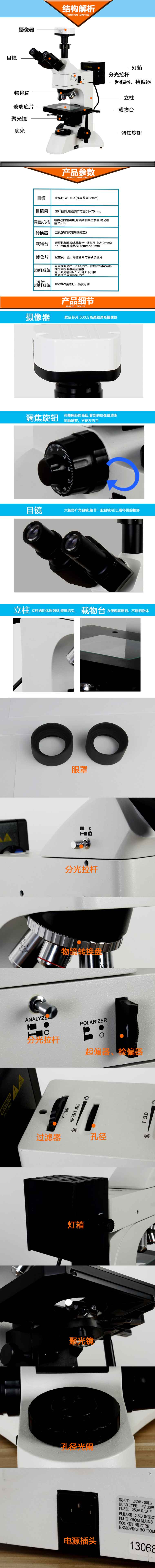

仪器图解
成功案例

一、用途

金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、明场观察等功能。操作方便、图像清晰等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合农林、公安、学校、各类企业、科研部门作观察分析用。ZMM-800正置透反射金相显微镜适用于对透明物体或不透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念、可提供优良的光学性能与产品升级系统，实现透反射同步或独立照明，及偏光观察等功能，产品造型美观.

二、图像输出系统

金相显微镜支持将传统的显微镜与摄象系统，显示器或者电脑相结合，达到对被测物体的放大观察的目的。电脑型金相显微镜将显微镜下得到的图像通过小孔成象的原理，投影到感光照片上，从而得到图片。或者直接将照相机与显微镜对接，拍摄图片。随着CCD摄像机的兴起，ZMM-800型显微镜可以通过其将实时图像转移到电视机或者显示器上，直接观察，同时也可以通过相机拍摄。

技术规格
目镜	大视野 (视场数Φ22mm)
无限远长工作距离平场消色差物镜	PL L5X/0.12 工作距离：26.1 mm
	PL L10X/0.25 工作距离：20.2 mm
	PL L40X/0.60 工作距离：3.98 mm
	PL L60X/0.70 工作距离：3.18 mm
	PL L100X/0.90 工作距离：2.2 mm （干式）
目镜筒	30˚倾斜,瞳距调节范围53~75mm.
调焦机构	粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.
转换器	五孔(内向式滚珠内定位)

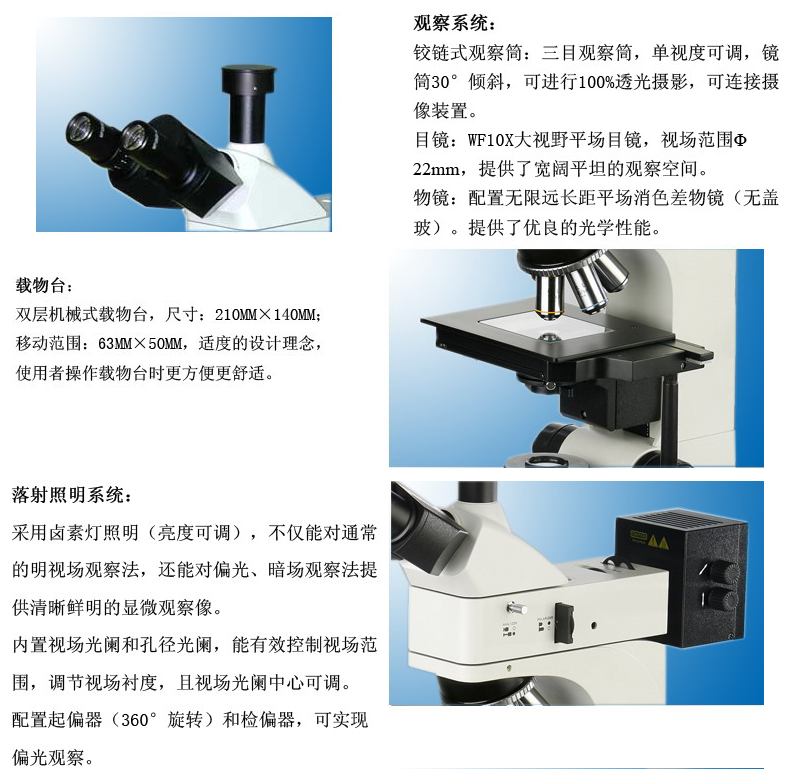

载物台	双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:63mmX50mm

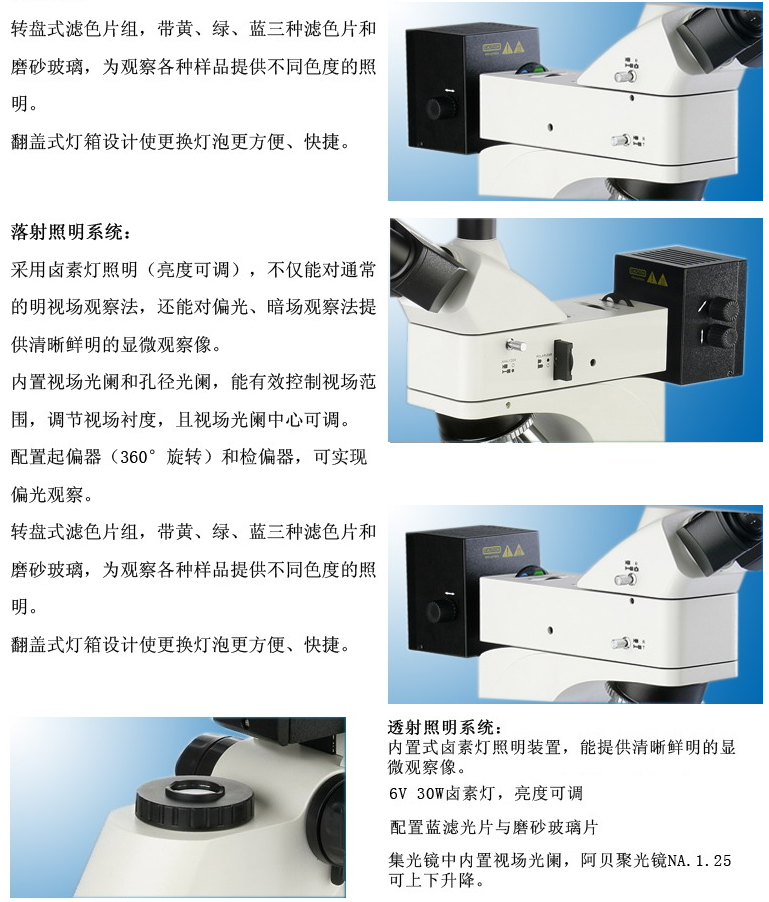

落射照明系统	6V30W卤素灯，亮度可调
	配置黄、蓝、绿滤色片与磨砂玻璃片
	内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器
透射照明系统	阿贝聚光镜NA.1.25可上下升降
	集光镜中内置视场光栏
	配置蓝滤色片与磨砂玻璃片
	6V30W卤素灯、亮度可调
防霉	光路防霉系统
系统组成	电脑型(WMJ-9630) 1. 金相显微镜 2. 适配镜 3. 摄像器(CCD) 4. 计算机（选购）
	数码型(WMJ-9630) 1. 金相显微镜 2. 适配镜 3. 数码相机（选购）
可选配件	目镜	分划目镜10X（Φ22mm）
	物镜	明场物镜 20X、50X、80X
	CCD接头	0.5X、1X、0.5X带分划尺
	摄像仪	USB输出：130/300/500/1000万像素
	数码相机接头	CANON(EF) NIKON(F)
	分析软件	金相图像测量分析软件
		金相组织图谱评级分析软件
