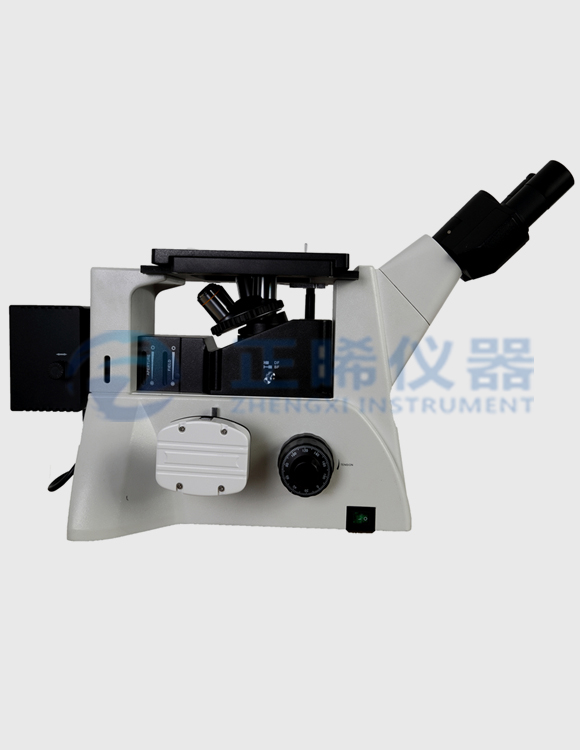

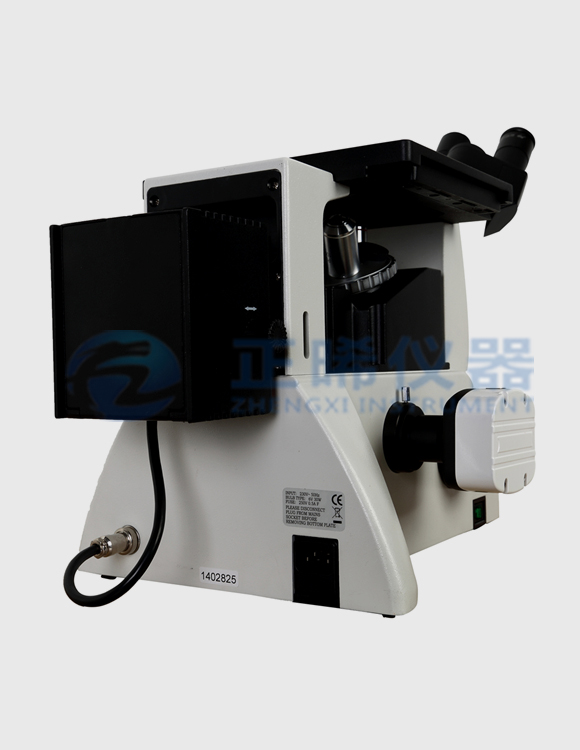

研究型倒置金相显微镜ZMM-600

所属分类：金相显微镜
浏览次数：
发布时间：2023-07-10 17:34:12

我要询价

产品概述
技术参数

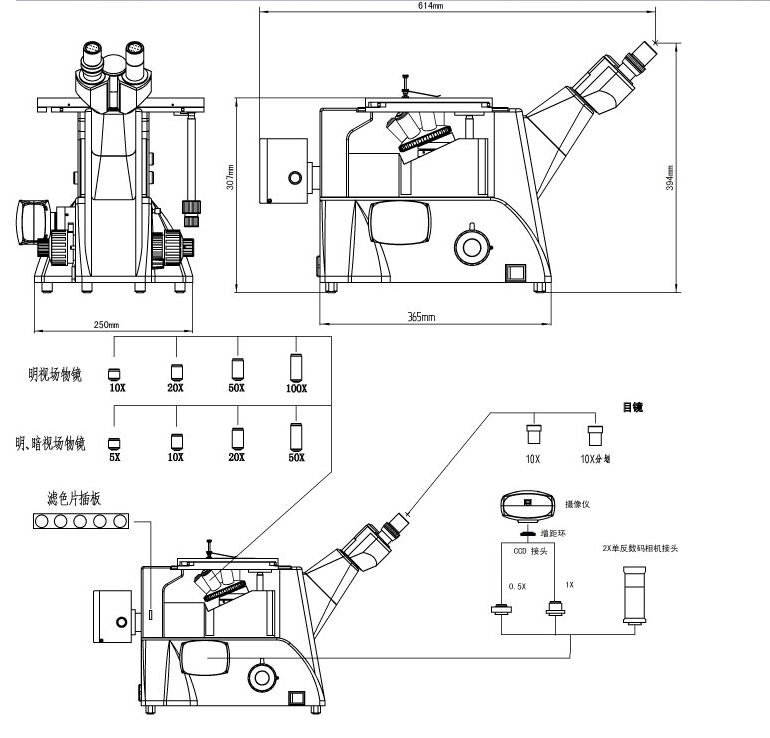

仪器图解
成功案例

一、用途范围

倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、明场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

二、系统简介

金相显微镜ZMM-600型有图像输出系统。可将传统的光学显微镜与电脑计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在电脑计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。电脑型金相显微镜，通过配置专业工业相机，可以于电脑连接，配合金相分析软件可做金相分析，金相评级。可打印报告，保存报告。具有丰富的拓展功能。金相显微镜为不方便接入电脑的使用者设置了数码型金相显微镜。通过配置数码相机，单反相机来获取金相组织照片，后期再通过导入电脑做金相分析报告。

技术规格
目镜	大视野 (视场数Φ22mm)
无限远长工作距离平场消色差物镜	PL L10X/0.25 工作距离：20.2 mm
	PL L20X/0.40 工作距离：8.80 mm
	PL L50X/0.70 工作距离：3.68 mm
	PL L100X/0.85（干式）工作距离：0.40 mm
目镜筒	45˚倾斜,瞳距调节范围53~75mm.
调焦机构	粗微动同轴调焦,带锁紧装置,微动格值:2μm.
转换器	五孔(内向式滚珠内定位)
载物台	机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.
	圆形可旋转载物台板尺寸：较大外径Ф130mm，较小通光口径小于Ф12mm.
照明系统	6V30W卤素灯，亮度可调6V30W
	内置视场光阑、孔径光阑与拉板式起偏器
	配磨砂玻璃，黄、绿、蓝滤色片
防霉	光路防霉系统
系统组成	电脑型(WMJ-9635C) 1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）
	数码型(WMJ-9635D) 1、金相显微镜 2、适配镜 3、数码相机（选购）
选配件	目镜	分划目镜10X（Φ22mm）
	物镜(无限远)	5X、40X、60X、80X、
	CCD接头	0.5X、1X
	摄像仪	USB输出：130/300/500/1000万像素 VIDEO输出：380/520 电视线
	数码相机接头	CANON(EF) NIKON( F)
	分析软件	金相图像测量分析软件
		金相组织图谱评级分析软件
