焊接熔深显微镜

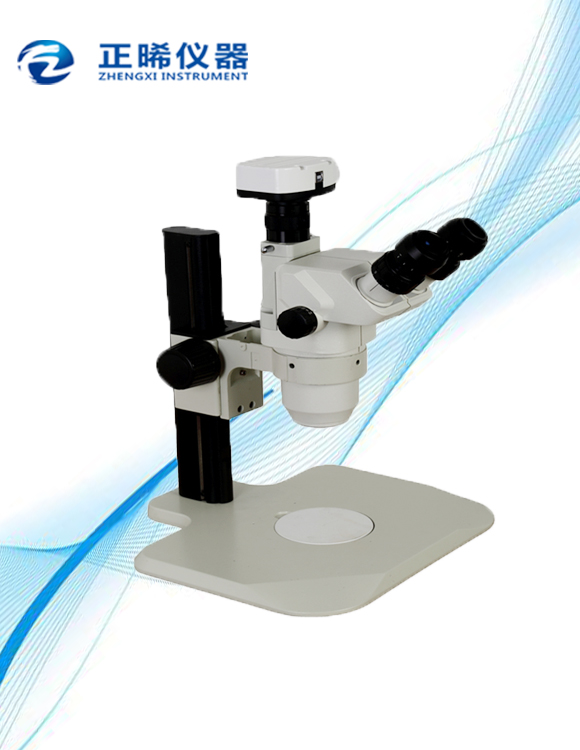

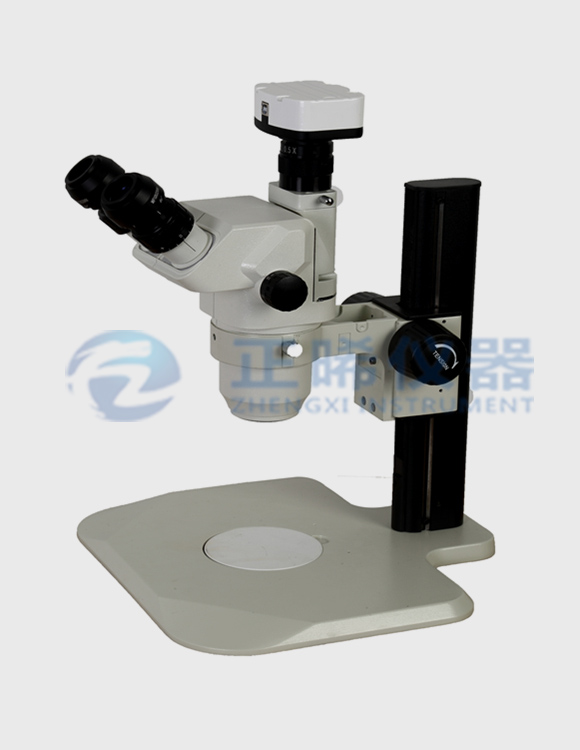

高倍焊接熔深显微镜ZOOM-900

  • 所属分类:焊接熔深显微镜
  • 浏览次数:
  • 发布时间:2023-07-12 08:17:21
  • 产品概述
  • 技术参数

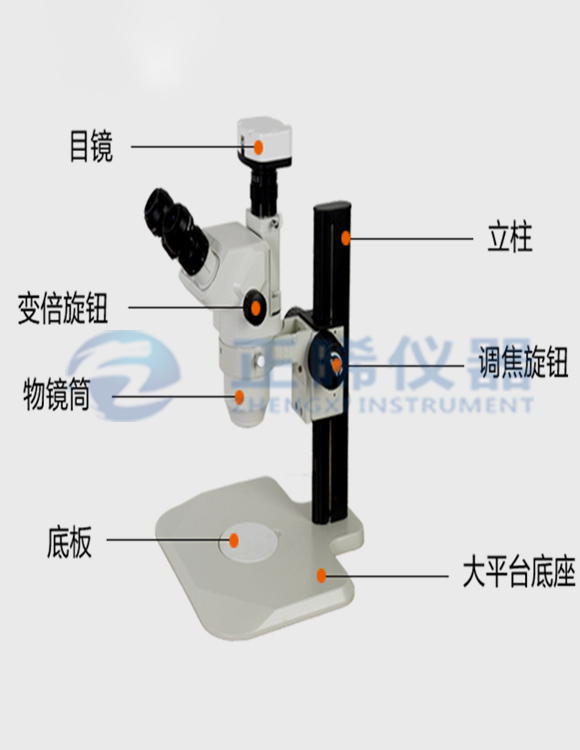

  • 仪器图解
  • 成功案例

一、仪器用途

焊接熔深显微镜ZOOM-900在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的常用显微镜。


近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深度是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。我厂熔深显微镜采用国外的先进技术,适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。


二、仪器特点

◆焊接熔深显微镜具备非常清晰的图像质量,较宽的视觉效果。


◆高性能、高品质,同时又有着很高的性价比。


◆产品长期的质量保证-采用“五防”设计,防尘、防油、防水污染、防霉、防静电,可根据不同用户的使用环境及条件特殊定制。


◆可广泛用于高校和研究所在自然科学方面的培训和教育;医疗机构的日常检查;生物工程和科学研究;工业上装配、测试、以及品质控制,尤其是IT产业的检.


◆它操作方便、直观、检定效率高,它可连接计算机或数码相机 ,它将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,打印。配焊接熔深测量软件可以测量各种数据。


三、测量系统

此软件系统功能齐全:能测量图片上的几何尺寸(点.线.圆.弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能显示比例尺,并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。测量均能自动进行。


1.软件测量精度:0.001mm


2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。


3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。


4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。


5.图形预置:点、线、矩形、圆、椭圆、圆弧。


6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印



标准配置

目镜

大视野  (Φ20mm)

物镜

变倍范围0.8X-6.4X

变倍范围

连续变倍 变倍比8:1

双目范围

双瞳距调节范围54-76mm

移动范围

移动工作距离50mm

工作距离

100mm(标配)

导轨支架

立柱高度326mm,导轨行程160mm

放大倍数

光学放大倍数8X-128X





选购件

辅助物镜

0.5X  1.5X  2X

 目 镜

15X 20X

二维移动工作台

平行机(熔深用)

焊接熔深测量软件

环形灯/LED双支光纤冷光源

五防系统

防尘、防油、防雨、防霉、防污





系统组成

电脑型(ZOOM-900C)

1.焊接熔深显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(ZOOM-900D)

1、焊接熔深显微镜 2、适配镜 3、数码相机(选购)
