一、仪器用途

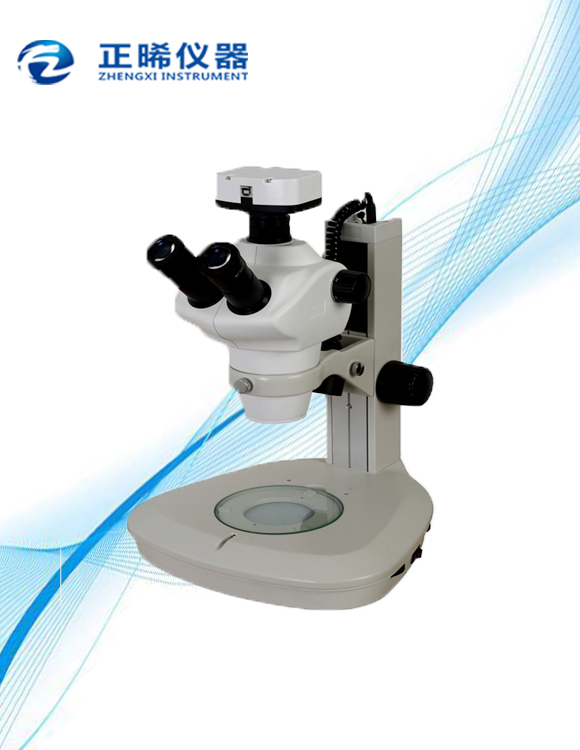

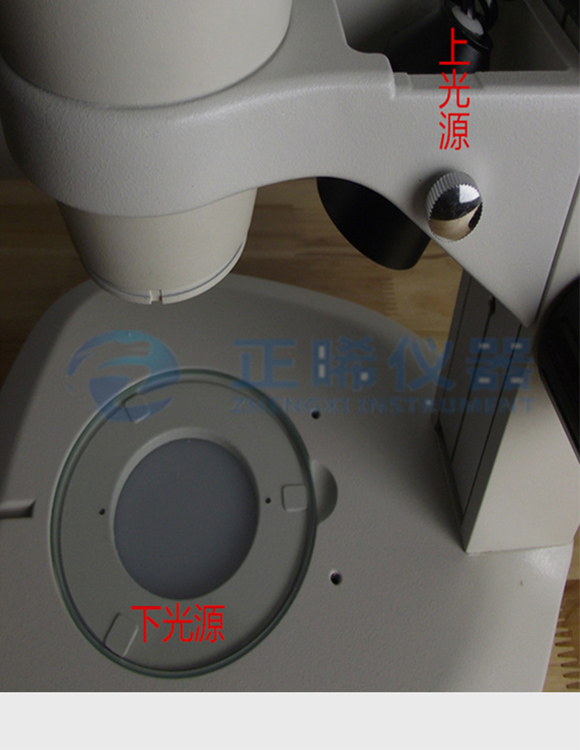

焊接熔深显微镜ZOOM-800在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的常用显微镜。
近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深度是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。我厂熔深显微镜采用国外的先进技术,适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。
二、仪器特点
◆焊接熔深显微镜具备非常清晰的图像质量,较宽的视觉效果。
◆高性能、高品质,同时又有着很高的性价比。
◆产品长期的质量保证-采用“五防”设计,防尘、防油、防水污染、防霉、防静电,可根据不同用户的使用环境及条件特殊定制。
◆可广泛用于高校和研究所在自然科学方面的培训和教育;医疗机构的日常检查;生物工程和科学研究;工业上装配、测试、以及品质控制,尤其是IT产业的检.
◆它操作方便、直观、检定效率高,它可连接计算机或数码相机 ,它将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,打印。配焊接熔深测量软件可以测量各种数据。
三、焊接熔深测量系统
此软件系统功能齐全:能测量所有图片上的几何尺寸(点.线.圆.弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能显示比例尺,并可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。测量均能自动进行。
1.软件测量精度:0.001mm
2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
5.图形预置:点、线、矩形、圆、椭圆、圆弧。
6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印
四、焊接熔深实拍案列图片

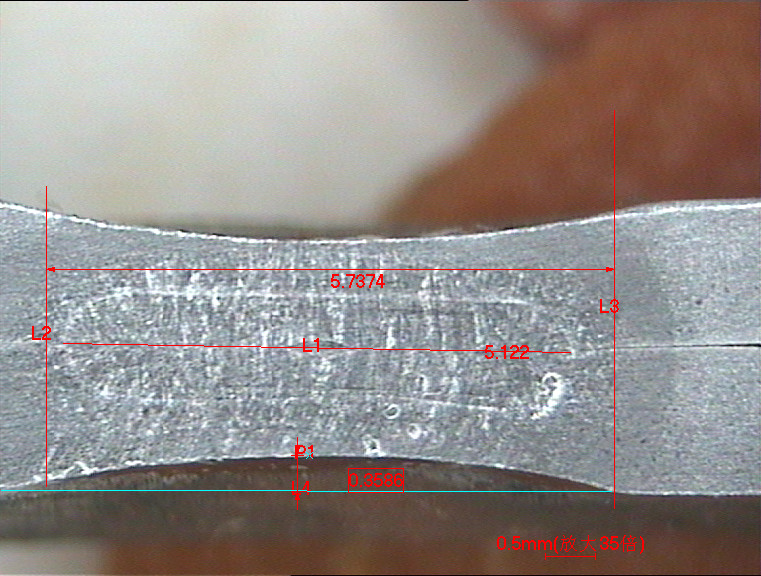

图1

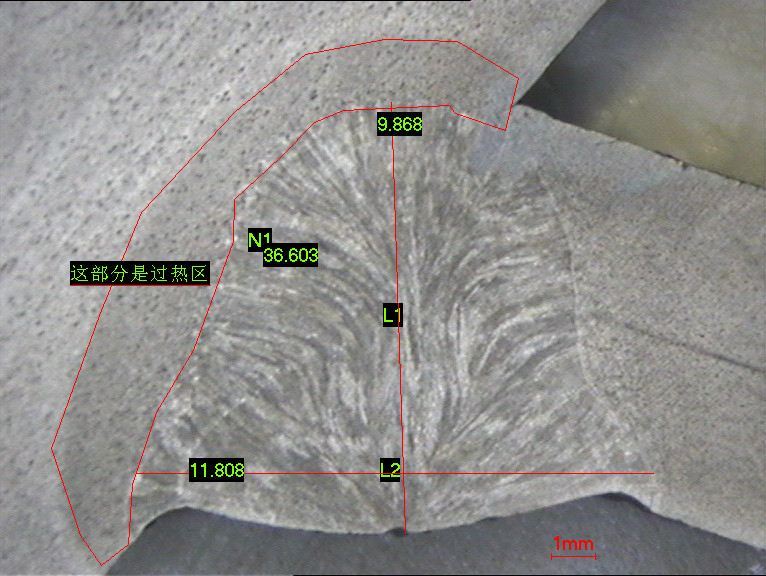

图2

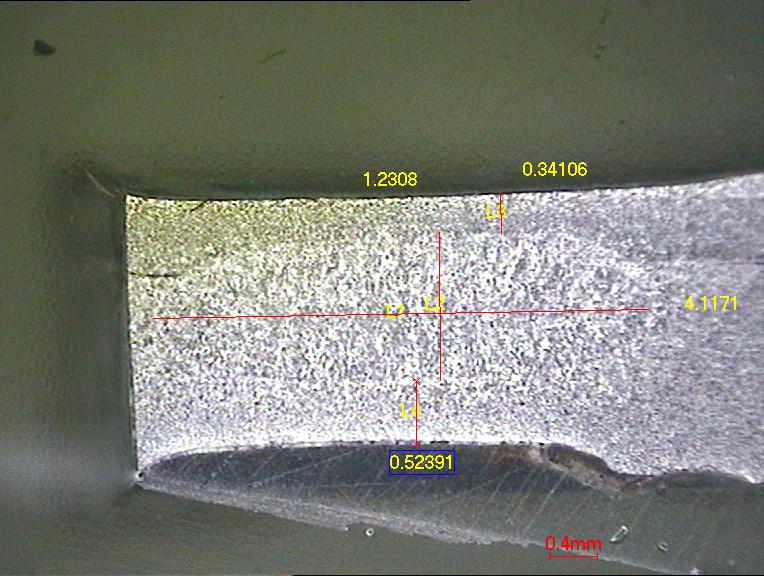

图3

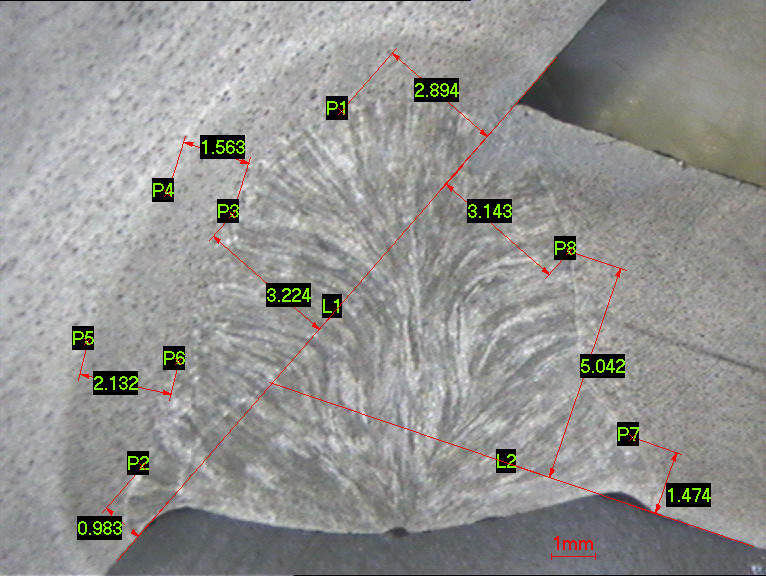

图4
标准配置
目镜 | 大视野 WF10X(Φ22mm) | |
物镜 | 变倍范围0.8X-5X | |
变倍范围 | 连续变倍 变倍比6.3:1 | |
目镜视场范围 | φ4.4-φ27.5mm | |
双目范围 | 双瞳距调节范围55-80mm | |
移动范围 | 移动工作距离95mm | |
工作距离 | 115mm(标配) | |
放大倍数 | 光学放大倍数8X-50X | |
选购件 | 物镜 | 0.5X 2X |
目镜 | 15X 20X 25X | |
二维移动工作台 | ||
平行机(熔深用) | ||
焊接熔深测量软件 | ||
五防系统 | 防尘、防油、防雨、防霉、防污 | |
系统组成 | 电脑型(ZOOM-800C) 1.焊接熔深显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购) | |
数码型(ZOOM-800D) 1、焊接熔深显微镜 2、适配镜 3、数码相机(选购) |
